पाईपिंग खर्च

पाईपिंग खर्च पाइपलाइन मार्ग, व्यास, साहित्य, जाडी, पंप स्टेशन स्थान, पंप युनिट्स आणि ऑपरेशनल उपकरणे किंवा सुविधांची निवड ही सामान्यतः डिझाइन टप्प्यातून विकसित केलेल्या सर्वात वाजवी परिस्थितींचे आर्थिक विश्लेषण आणि गुंतवणूक भांडवल मूल्यांकनाचा परिणाम असते.

सामान्यतः, पाइपलाइन सिस्टमची तपशीलवार रचना सुरू होण्यापूर्वीच, प्रकल्पाच्या डिझाइन टप्प्यात वेळ आणि भांडवल गुंतवणे सुरू ठेवण्याची व्यवहार्यता निश्चित करण्याच्या उद्देशाने, परिमाणानुसार खर्चाचा अभ्यास केला जाईल.

एका सामान्य क्रॉस कंट्री पाइपलाइन प्रकल्पासाठी, पाईपचा खर्च आणि त्याच्याशी संबंधित बांधकाम आणि स्थापनेचा खर्च भांडवली गुंतवणुकीच्या ८०% पर्यंत असू शकतो, म्हणून, सामग्रीचा प्रकार, आकार इत्यादींच्या बाबतीत पाईपची निवड करणे खूप महत्वाचे आहे.

पाईपिंग वर्क्स इंजिनिअरला केवळ विस्तृत अभियांत्रिकी ज्ञान आवश्यक नाही, तर निश्चितच समज असणे आवश्यक आहे, परंतु त्याला अभियांत्रिकी अर्थशास्त्र, धातूशास्त्राचा खर्च, पाईप फॅब्रिकेशनच्या पद्धती, उभारणी आणि आवश्यकतांवर चर्चा करण्यासाठी यांत्रिक, सिव्हिल, इलेक्ट्रिकल आणि इन्स्ट्रुमेंटेशन इंजिनिअरिंगचे पुरेसे ज्ञान असणे आवश्यक आहे.

१. पाईपिंगशी संबंधित थेट खर्च: पाईपिंगचा थेट खर्च पाईपिंगच्या खरेदी आणि स्थापनेशी संबंधित आहे, तसेच अॅक्सेसरीज देखील आहेत. म्हणजेच ते कच्चा माल, कामगार, ऊर्जा इत्यादींशी संबंधित आहे.

२. पाइपिंगशी संबंधित अप्रत्यक्ष खर्च: डिझाइन आणि अभियांत्रिकी खर्च, ज्यामध्ये पाईपिंग सिस्टम "अभियांत्रिकी"च्या डिझाइन खर्च, खरेदी आणि बांधकाम देखरेख समाविष्ट आहे. कंत्राटदाराचे शुल्क (तंत्रज्ञान शुल्क). आकस्मिक भत्ता, हा अनपेक्षित परिस्थितींसाठी (कामगार विवाद, डिझाइन त्रुटी इ.) भरण्यासाठी एक भत्ता आहे.

३. पाइपिंग सिस्टमचे आर्थिक मूल्यांकन: आधुनिक पाईपिंग सिस्टममध्ये पैसे गुंतवण्याचा उद्देश पैसे कमविणे असल्याने, पाईपिंगच्या आर्थिक कामगिरीची तुलना करण्याचे काही मार्ग आवश्यक आहेत.

लहान पाईपिंग सिस्टीमसाठी आणि पर्यायी प्रक्रिया योजनांमधील सोप्या निवडींसाठी, भांडवल आणि ऑपरेटिंग खर्चाची तुलना करून निर्णय घेतले जाऊ शकतात. मोठ्या, जटिल पाईपिंग सिस्टीममध्ये निर्णय घ्यावे लागतात तेव्हा अधिक अत्याधुनिक मूल्यांकन तंत्रे आणि आर्थिक निकषांची आवश्यकता असते, विशेषतः जेव्हा पाईपिंग सिस्टीम व्याप्ती, वेळ प्रमाण इत्यादींमध्ये मोठ्या प्रमाणात भिन्न असतात.

प्लांट कामगिरी, खर्च, बाजार सरकारी धोरण आणि जागतिक आर्थिक परिस्थिती याबद्दल निःसंशयपणे अस्तित्वात असलेल्या अनिश्चिततेच्या पार्श्वभूमीवर मोठे गुंतवणूक निर्णय घेणे हे एक कठीण आणि गुंतागुंतीचे काम आहे (जर अशक्य काम नसेल तर) आणि मोठ्या डिझाइन संस्थेमध्ये, मूल्यांकन एका विशेषज्ञ गटाद्वारे केले जाईल.

इंच मीटर आणि इंच व्यास संकल्पना: इंच मीटर आणि इंच व्यासाचा उद्देश आहे:

१. पाइपिंग उभारणीचा भार शोधणे

२. मनुष्यबळ नियोजन

३. पाइपिंगच्या कामाच्या प्रगतीचे निरीक्षण

४. खर्च

२ इंच आकाराचे एल्बो, २० नग, पाईपलाईनमध्ये बसवावे लागतील. इंच व्यास शोधा? इंच व्यास: आकार x वेल्ड जॉइंट्सची संख्या x एल्बोची संख्या = २ x २ x २० = ८० इंच व्यास.

२० मीटर २ इंच आकाराच्या पाईपलाईनसाठी इंच मीटर शोधा. इंच मीटर = पाईपचा आकार इंचांमध्ये x लांबी मीटरमध्ये = २ x २० = ४० इंच मीटर

यार्ड पाईपिंगच्या बाबतीत इंच मीटर अधिक संबंधित असेल, तर प्लांट पाईपिंगच्या बाबतीत इंच व्यास अधिक संबंधित असेल.

पाईप कामाच्या खर्चाचे विभाजन: प्रक्रिया उद्योगातील पाईप कामाचा खर्च सहसा खालीलप्रमाणे उप-विभाजित केला जातो:

१. पाइपिंग डिझाइन आणि अभियांत्रिकी: पाईप कामाशी संबंधित डिझाइन कामाचा खर्च ज्यामध्ये लेआउट अभ्यास, योजना, विश्लेषण आणि तपशील यांचा समावेश आहे.

२. सामग्री: सर्व खरेदी केलेल्या साहित्यांचा खर्च, म्हणजे पाईप फ्लॅंज, फिटिंग्ज, व्हॉल्व्ह, विस्तार युनिट्स इ.

३. फॅब्रिकेशन: साइट फॅब्रिकेशनचा खर्च, ऑफ-साइट फॅब्रिकेशन, दुकानापासून दूर आणि साइटला लागून असलेल्या ठिकाणी केला जातो.

४. उभारणी: साइटवर फॅब्रिकेशन केलेल्या पाईप कामाच्या उभारणीचा खर्च आणि दाब चाचणी. यामध्ये प्राथमिकता, भिन्नता ऑर्डर आणि त्रुटी सुधारणेचा समावेश आहे.

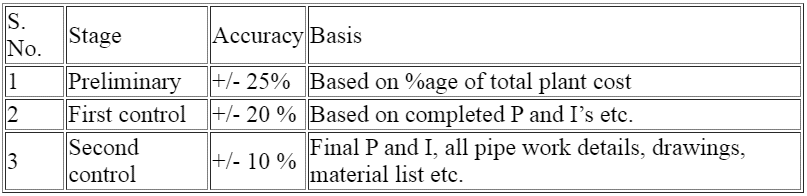

सामग्री अंदाज: खाली नमूद केल्याप्रमाणे पाईप कामाच्या अंदाजाचे तीन मुख्य विषय आहेत:

फॅब्रिकेशन खर्चाचा अंदाज: फॅब्रिकेशन खर्चाच्या अंदाजात खालील गोष्टींचा समावेश आहे: फॅब्रिकेशन, फॅब्रिकेशन / वेल्डिंग, वेल्डिंग, सपोर्ट्स.

उभारणी खर्चाचा अंदाज: निर्मिती खर्चाच्या अंदाजात खालील गोष्टींचा समावेश आहे: बांधकाम, सहाय्य, पूर्ण झालेल्या पाइपलाइनची चाचणी.

फॅब्रिकेशन आणि इरेक्शनसाठी दर: फॅब्रिकेशन आणि इरेक्शन कामाच्या अंतर्गत दरांचे वेळापत्रक "मनुष्य तासांमध्ये" स्थापित केले जाते, जे ऑपरेशन पूर्ण करण्यासाठी टोळीच्या वेळेचे प्रतिनिधित्व करते. दराचा प्रकार कंत्राटदाराच्या निविदांच्या आधारावर क्लायंट आणि कंत्राटदाराच्या संबंधांवर अवलंबून असेल. दरांमध्ये बांधकाम प्लांट, साधने, टॅकल आणि उपभोग्य वस्तूंसाठी भत्ते समाविष्ट किंवा वगळले जातील. विविध पाईपिंग सामग्रीसाठी सामान्य दर संदर्भासाठी जोडले आहेत. यामध्ये कामगार, उपभोग्य वस्तू, साधने, टॅकल आणि ओव्हरहेड समाविष्ट आहेत.

उदाहरणासह खर्चासाठी पाईपलाइनच्या फॅब्रिकेशन, उभारणी आणि चाचणीसाठी सामान्य दर:

अ) एमएस बी आणि सी क्लास पाईपिंग: प्रति मीटर लांबीसाठी प्रति इंच व्यास ४५ रुपये.

ब) एसएस ३०४ पाईपिंग (शेड्यूल ५): प्रति मीटर लांबीसाठी प्रति इंच व्यास ९० रुपये.

क) पीव्हीसी पाईपिंग: प्रति मीटर लांबीसाठी रु. ४५/-.

ड) तांबे पाईपिंग: प्रति इंच व्यास १०० रुपये.

ई) पाईप फिटिंग रिड्यूसर, बेंड इ.

एसएस ३०४: प्रति इंच व्यास १२५ रुपये.

एमएस: प्रति इंच व्यास ६० रुपये.

तांबे: प्रति इंच व्यास १४० रुपये.

फ) एमएस सपोर्टचे फॅब्रिकेशन आणि उभारणी = प्रति मेट्रिक टन रु. ४५००/-.

२" x ४" आकाराचा एमएस रिड्यूसर बनवण्यासाठी लागणारा मजूर खर्च शोधा. एमएस रिड्यूसर २" x ४" = ४x६० = रु.२४०/- (४" व्यास विचारात घेऊन)

५० एनबी (२") एमएस “बी किंवा एमएस “सी ४०० मीटर लांबीच्या एमएस पाइपलाइनच्या निर्मिती आणि उभारणीसाठी लागणारा मजूर शुल्क शोधा. २ x ४०० x ४५ = रु.३६,०००/-

सामान्यत: पाईपच्या कामाच्या पाईप निर्मिती, उभारणी आणि चाचणीचे प्रमाण खाली दर्शविल्याप्रमाणे व्यक्त केले जाईल:

१. एमएस “बी”आणि “सी वर्ग पाईपिंग: १२४५० इंच मीटर

२. एसएस ३०४ पाईपिंग: २८५० इंच मीटर

३. पीव्हीसी पाईपिंग: २८५ इंच मीटर

४. तांबे पाईपिंग: ६९५ इंच मीटर

पाईपिंग फॅब्रिकेशन आणि उभारणीसाठी कामाची सामान्य व्याप्ती:

१. फॅब्रिकेशन, कटिंग, वेल्डिंग, ड्रॉइंगनुसार असेंब्ली.

२. सर्व कच्चा माल जसे की पाईप, रिड्यूसर, बेंड, फ्लॅंज, सॉकेट्स इत्यादी आणि हार्डवेअर जसे की नट, बोल्ट, गॅस्केट इत्यादी क्लायंटद्वारे पुरवले जातील.

३. फिटिंगमध्ये फिटिंग्जचे असेंब्ली जसे की फ्लॅंज, बेंड, व्हॉल्व्ह, रिड्यूसर, टीजचे फॅब्रिकेशन, नॉन रिटर्न व्हॉल्व्हचे फिटमेंट, व्हॉल्व्ह, गॅस्केट, नट बोल्ट, प्रेशर गेज फॅब्रिकेशनसाठी सॉकेट्स आणि थर्मोवेलचे फिटमेंट इत्यादींचा समावेश आहे. पाईपचे काम पाईपिंग ड्रॉइंग / स्पेसिफिकेशन / बांधकाम अभियंत्यांना दिलेल्या सूचनांनुसार केले जाईल.

४. असेंब्लीनंतर, ताण टाळण्यासाठी आवश्यक खबरदारी घेऊन संपूर्ण पाईपलाईन वेल्डिंग केली जाईल. जर ताण निर्माण झाला तर ते काढून टाकावेत आणि साइट को-ऑर्डिनेटरच्या पद्धती आणि सूचनांनुसार वेल्डिंग करावेत.

५. जमिनीवर वेल्डिंग करता येत नाही अशासाठी एक इन-पोझिशन वेल्डिंगची परवानगी आहे.

६. वेल्डिंग, फिनिशिंग आणि ग्राइंडिंग केल्यानंतर, क्रमाने निर्दिष्ट केलेल्या दाबाने पाइपलाइनची हायड्रॉलिक चाचणी करावी.

७. हायड्रॉलिक चाचणीनंतर, पाइपलाइन रेड-ऑक्साइड (एक कोट) ने रंगवावी.

८. रंगवल्यानंतर, पाइपलाइन योग्य स्थितीत आणि आवश्यक क्लॅम्प आणि सपोर्टसह एकत्र करावी.

ठेकेदाराने व्यवस्था करावयाच्या पाईपिंगच्या कामांसाठी आवश्यक असलेल्या साधनांची, टॅकल्सची आणि यंत्रसामग्रीची यादी:

१. रेक्टिफायर

२. एच.एफ. युनिट

३. ट्रान्सफॉर्मर

४. ग्राइंडर- एजी७

५. विंच - ५ मेट्रिक टन

६. चेन ब्लॉक ३ मेट्रिक टन ११ मीटर लिफ्ट

७. दोरी / पुली

८. एफएफ२ ग्राइंडर

९. हॅकसॉ / फाईल्स इत्यादी आणि इतर साधने आणि टॅकल्स.

१०. पाईप व्हॉइस

११. जी क्यू ४ ग्राइंडर

१२. अ‍ॅब्रेसिव्ह कटिंग मशीन

१३. गॅस कटिंग

कंत्राटदार पाईपिंग, फॅब्रिकेशन आणि इरेक्शनसाठी मनुष्यबळ यादी:

१. अनुभवी मेकॅनिकल इंजिनिअर प्रभारी

२. पर्यवेक्षक

३. एसएस ३०४ साठी अत्यंत कुशल फिटर

४. एमएस बी आणि सी क्लास पाईपिंग आणि फॅब्रिकेशनसाठी अत्यंत कुशल फिटर

५. एसएस टीआयजीसाठी वेल्डर, एसएस टॅकिंगसाठी वेल्डर, एमएस टॅकिंगसाठी वेल्डर

६. मदतनीस / रिगर

अतिरिक्त खर्चाची माहिती:

१. पाईपिंगचा खर्च २० ते ६६% दरम्यान असू शकतो.

२. पाईपिंगचा खर्च अंदाजकर्त्यासाठी डोकेदुखी ठरू शकतो कारण त्याला / तिला अभियांत्रिकी आणि अंमलबजावणीपूर्वीच खर्च देण्यास सांगितले जाते.

३. अंदाजकर्त्याला प्राथमिक प्रवाह पत्रकाचे प्रत्यक्ष डिझाइनच्या अंदाजे अंदाजात रूपांतर करणे आवश्यक आहे.

४. अंदाजकर्त्याकडे जलद आणि अगदी अचूक फ्री हँड आयसोमेट्रिक स्केचेस काढण्याचे कौशल्य असले पाहिजे, जे अतुलनीय मूल्याचे असेल.
